#include <cfloat>
/*
* Tutte le funzioni restituiscono l'ascissa del punto trovato.
* Se nell'intervallo non viene trovato il punto cercato, il valore di
* ritorno della funzione e' DBL_MAX (costante contenente il massimo valore
* che una variabile di tipo double puo' contenere: e' definito in <cfloat>)
*/
double FindZero (double lowerlimit, double upperlimit, double precision,
double (*function)(double));
double FindMaximum(double lowerlimit, double upperlimit, double precision,
double (*function)(double));
double FindMinimum(double lowerlimit, double upperlimit, double precision,
double (*function)(double));
un altro sviluppatore del progetto dovrebbe poter lavorare basandosi esclusivamente su queste informazioni, senza dover conoscere i dettagli dell'implementazione dei vari algoritmi.
Quando si implementeranno le funzioni nel file algoritmi.cxx, bisognerà seguire queste specifiche. In particolare:
- le funzioni possono restituire un solo valore per l'ascissa del punto richiesto (zero, massimo o minimo): deve essere il programma principale, non il vostro algoritmo numerico, ad occuparsi di isolare intervalli con un solo punto notevole; numerico;
- se, per qualsiasi ragione, l'algoritmo non è in grado di risolvere il problema richiesto, deve restituire il valore DBL_MAX, di modo che il programma principale sappia che la ricerca non è riuscita;
- il programma principale si occupa di tutto l'input/output, quindi non bisogna mettere stampe o richieste all'utente negli algoritmi numerici (eccezione: durante la fase di sviluppo e debug, si possono aggiungere delle stampe di controllo, ma dovrebbero essere rimosse nella versione finale degli algoritmi).
Puntatori a funzione
I metodi che vogliamo usare vogliono studiare funzioni di una variabile, ovvero funzioni che hanno un prototipo del tipo:double laMiaFunzione( double );buona parte delle funzione delle librerie matematiche, come sin, cos, exp, log soddisfano questo prototipo.
In caso servissero funzioni non elementari, se ne possono costruire di apposite, ad esempio possiamo definire:
double sinxsux(double x) {
if ( x==0 ) return 1.;
else return sin(x)/x;
}
Le funzioni di ricerca da usare in studio sono funzioni generiche che devono operare su tutte le funzioni di una variabile, e quindi la funzione da studiare deve essere di volta in volta passata come argomento. Per fare questo il C++ utilizza i puntatori a fuzione.
Nella dichiarazione delle funzioni FindZero e simili, troviano nella lista di argomenti:
double (*function)(double)che si legge:
function è un puntatore ad una funzione che ha per argomento un double e valore di ritorno di tipo double
Il fatto che function sia un puntatore si evince dalla presenza dell'asterisco davanti al nome, mentre che sia una funzione si deduce dal fatto che il nome è seguito da parentesi tonde.
Ogni volta che si costruisce una funzione, si costruisce automaticamente un puntatore alla funzione stessa, che viene acceduto usando il nome della funzione. Per esempio, se volessimo usare FindZero per cercare uno zero della funzione seno nell'intervallo [2.,4.], con precisione 10-4, potremmo invocarla semplicemente con:
FindZero(2.,4.,1.E-4,sin)e lo stesso per le ulteriori funzioni da noi definite:
FindZero(2.,4.,1.E-4,sinxsux)
All'interno di FindZero la funzione passata come argomento può venire valutata con la sintassi:
(*function)(a)dove per prima cosa si applica a function l'operatore di dereferenziazione per accedere alla funzione puntata da function e poi si valuta la funzione ottenuta nel punto a.
Un programma di prova
Per verificare che gli algoritmi numerici funzionano, si può usare il seguente programma di test che, dato un intervallo xmin-xmax, cerca uno zero della funzione sin nell'intervallo:
#include <iostream>
#include <cstdlib>
#include <cmath>
#include "algoritmi.h"
using namespace std;
int main ( int argc, char* argv[]) {
double xmin, xmax;
double precisione=1.E-6;
if ( argc!=3 ) {
cout << "Usage: " << argv[0] << " x_minimo x_massimo" << endl;
return -1;
}
xmin = atof(argv[1]);
xmax = atof(argv[2]);
cout.precision(10);
cout << FindZero(xmin,xmax,precisione,sin) << endl;
return 0;
}
Analogamente si possono fare programmi per provare FindMinimum e
FindMaximum.
Alcuni punti caratteristici di questo programma:
- il programma viene invocato dando da linea di comando i valori degli estremi dell'intervallo, ad esempio:
./nomeprogramma 5. 7. - il programma controlla che il numero di argomenti passato da linea di comando sia 3:
- argv[0] è il nome del programma invocato
- argv[1] è il valore dell'estremo inferiore
- argv[2] è il valore dell'estremo superiore
- le stringhe argv[1] e argv[2] vengono convertite nei rispettivi valori numerici usando la funzione atof che fa parte delle librerie standard incluse con #include <cstdlib>. Per le conversioni a intero esiste l'analoga atoi (vedi appendice).
Esercizi di prova
- Realizzate una versione di algoritmi.cxx in cui avete un'implemetazione funzionane di FindZero ed una fittizia, ma che segue
le specifiche per le funzioni di ricerca di massimi e minimi (un semplice
return DBL_MAX;
dovrebbe bastare). - Verificate che funziona con il programmino di prova di cui sopra. Provate a cambiare gli estremi per vedere come si comporta se scegliete un intervallo troppo grande o addirittura sbagliato.
- Adattare il programma per usare la funzione sinxsux.
Una volta che siete riusciti a compilare ed eseguire il programma, tornate a questo punto, implementate le funzioni di ricerca di massimi e minimi ed adattate il programmino di prova per controllarne la funionalità.
Il programma studio
Il programma studio consiste di un'interfaccia da linea di comando a degli algorimi numerici che si occupa di disegnare su schermo un grafico della funzione studiata, indicando i punti notevoli trovati e poi stampando le coordinate degli stessi.Uno dei vantaggi di questo programma è che, essendo interfacciato con ROOT permette di specificare l'espressione della funzione come una stringa da riga di comando.
Gestione di file di archivio
In ambiente UNIX, la procedura standard per distribuire pacchetti di file (per esempio i sorgenti di programmi) è di utilizzare file di archivioI file contenenti i programmi necessari per questa lezione si trovano nel file di archivio compresso /home/comune/lab2/datafiles/studio.tar.gz: copiatelo nella vostra cartella di lavoro.
Questo file è stato compresso, per ridurre le dimensioni dei file di
archivio, lo strumento più
comune in ambiente Linux è il programma di compressione
gzip, che si utilizza nel modo seguente:
gzip NomeFile per
comprimere un file
gunzip NomeFile per
decomprimere
un file.
Dopo la decompressione, il file studio.tar.gz è stato rinominato in studio.tar, dove il suffiso tar sta per Tape ARchive.

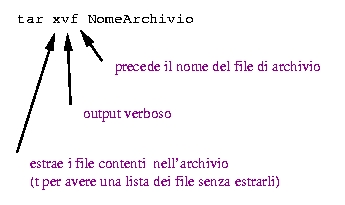

Essi sono gestiti con il comando tar.
Per completezza, sono allegate le pagine del man di tar e gzip.
Decomprimere e estrarre tutti i file dell'esercizio da studio.tar.gz: dopo questa operazione dovreste avere una sottodirectory studiocon tutti i file necessari.
Leggere attentamente il file README con le istruzioni per compilare ed eseguire il programma.
Inserimento degli algoritmi matematici
Per provare il programma, si può tentare con la funzione sin(x)/x):
./studio "sin(x)/x" -10. 10.e si ottiene il seguente grafico:
Guardando il grafico ci si rende conto che qualcosa non va: in effetti il programma ha tutti gli algoritmi numerici encapsulati nel file algoritmi.cxx e nel relativo header algoritmi.h, ma questi non sono stati implementati in maniera accettabile.
Se avete svolto correttamente la prima parte della lezione, dovrebbe essere sufficiente copiare i files algoritmi.cxx e algoritmi.h che avete scritto precedentemente nella cartella in cui si trova studio e ricompilare.
Si noti che in studio, la stringa passata come argomento viene usata per creare un oggetto TF1 di RooT, che poi viene incapsulato in una funzione che soddisfa il prototipo richiesto da FindZero, FindMaximum e FindMinimum. In questo modo combiniamo la flessibilità di avere una libreria di algoritmi numerici indipendente da RooT, e quindi riutilizzabili in qualunque ambiente, ma di sfruttare le librerie di RooT per la grafica ed il passaggio della funzione da riga di comando.
Esercizi
Dopo aver inserito degli algoritmi numerici corretti, ripetendo lo studio di sinx/x, si dovrebbe ottenere il grafico corretto ed una stampa a video dei valori dei punti trovati (salvo ci potrebbero essere dei problemi nello zero):
Zero: (-9.4247779608,3.8980430911e-17) Zero: (-6.2831853072,-3.8980430911e-17) Zero: (-3.1415926536,3.8980430911e-17) Zero: (3.1415926536,3.8980430911e-17) Zero: (6.2831853072,-3.8980430911e-17) Zero: (9.4247779608,3.8980430911e-17) Massimo locale: (-7.725251837,0.12837455353) Minimo locale: (-4.493409458,-0.21723362821) Massimo locale: (-0.00036488121489,0.99999997781) Massimo locale: (0.00036376988551,0.99999997795) Minimo locale: (4.493409458,-0.21723362821) Massimo locale: (7.725251837,0.12837455353) Massimo assoluto: (0.00036376988551,0.99999997795) Minimo assoluto: (-4.4934094546,-0.21723362821)
Risolvere i seguenti problemi:
- trovare le soluzioni dell'equazione
3(x2+1)2=2x(4+3x2-x4) - trovare le prime cinque soluzioni positive dell'equazione
x=tanx
che si trova in alcuni problemi di meccanica quantistica - trovare il valore di minimo della funzione
-cosθ-αsin2θ
per α 0.1 e 1.(questa equazione si trova in alcuni problemi di meccanica razionale)
Appendice
Un'occhiata al makefile
Il makefile di studio illustra alcune tecniche utili per semplificare e ridurre errori di battitura nella creazione dello stesso, attraverso l'utilizzio di alcune variabili predefinite.
LIBS:=`root-config --libs`
INCS:=`root-config --cflags`
%.o : %.cxx
g++ -Wall -c $< ${INCS}
studio: studio.o interfaccia.o algoritmi.o
g++ -Wall -o $@ $^ ${LIBS}
Le prime righe definiscono le variabili INCS e LIBS, rispettivamente per utilizzare i file header di RooT in compilazione e le librerie di RooT al momento del link.
Poi viene definita una regola generale per creare un qualsiasi file del tipo nome.o a partire dal corrispondende file nome.cxx (il carattere % sta per qualsiasi file). La variable predefinita $< indica la prima dipendenza nella linea. In questo modo, non siamo obbligati, ogni volta che aggiungiamo un file sorgente nel nostro progetto, ad aggiungere nel makefile la riga necessaria per compilarlo.
Per linkare insieme diversi file oggetto e costruire un eseguibile, possiamo usare le variabili predefinite $@, nome del target ,e $^, lista completa delle dipendenze. Questo evita di trascrivere i nomi dalla riga con target e dipendenze alla riga con le istruzioni di compilazione: statisticamente molti errori avvengono durante questa trascrizione.
Miglioramento dell'interfaccia utente
Il programma studio è molto poco flessibile: accetta solo la definizione della funzione e gli estremi dell'intervallo da studiare.
Sarebbe molto utile provare a cambiare la precisione, oppure il numero di
sottointervalli in cui l'intervallo iniziale
viene diviso prima di procedere alla ricerca dei
massimi e dei minimi in un sottointervallo. Per funzioni che oscillano
molto, potrebbe essere necessario suddividere l'intervallo iniziale in
sottointervalli piu' piccoli.
Si chiede di modificare studio.cxx in modo che il
programma
possa essere invocato con cinque parametri:
./studio funzione xmin xmax precisione numero_sottointervalli
di cui gli ultimi due opzionali, oppure con la forma
./studio
nel qual caso il programma richiede all'utente di fornire tutti i
parametri interattivamente.
Per svolgere questo punto, bisogna sapere che la definizione completa
della
funzione main è:
int main( int argc, char* argv[] )
dove argc è il numero di argomenti sulla riga
di comando (il nome del programma e argc-1 parametri).
Il
vettore di stringhe argv contiene tali argomenti. Nel
nostro
caso:
- argc vale 6,
- argv[0] è la stringa contenente il nome del programma: ".\studio",
- argv[1] è la stringa contenente la funzione da studiare "sin(x)/x"
- argv[2] è il valore di xmin espresso come stringa, per esempio "-2.00",
- argv[3] è il valore di xmassimo espresso come stringa,
- argv[4] è la precisione da raggiungere, espressa come stringa.
- argv[5] è il numero di sottointervalli espresso come stringa,
int atoi(const char*) per interi,
double atof(cont char*) per valori in virgola mobile,
entrambe dichiarate in cstdlib.
La caratteristica principale di questo punto è che il numero di sottointervalli non è noto al momento della compilazione, ma solo al momento dell'esecuzione. D'altra parte è necessario dimensionare un vettore di lunghezza pari a numero_sottointervalli+1.
Una volta realizzata questa modifica, provate a determinare numericamente π utilizzando i due metodi:
- cercare gli zeri della funzione sinx tra 2 e 4;
- cercare il minimo della funzione cosx tra 2 e 4;
Considerare la funzione x2sin(1/√x) e vedere quanti minimi si trovano nell'intervallo [0,1] scomponendo lo stesso di volta in volta in 10, 100 e 1000 sottointervalli.
