Equazione di Poisson

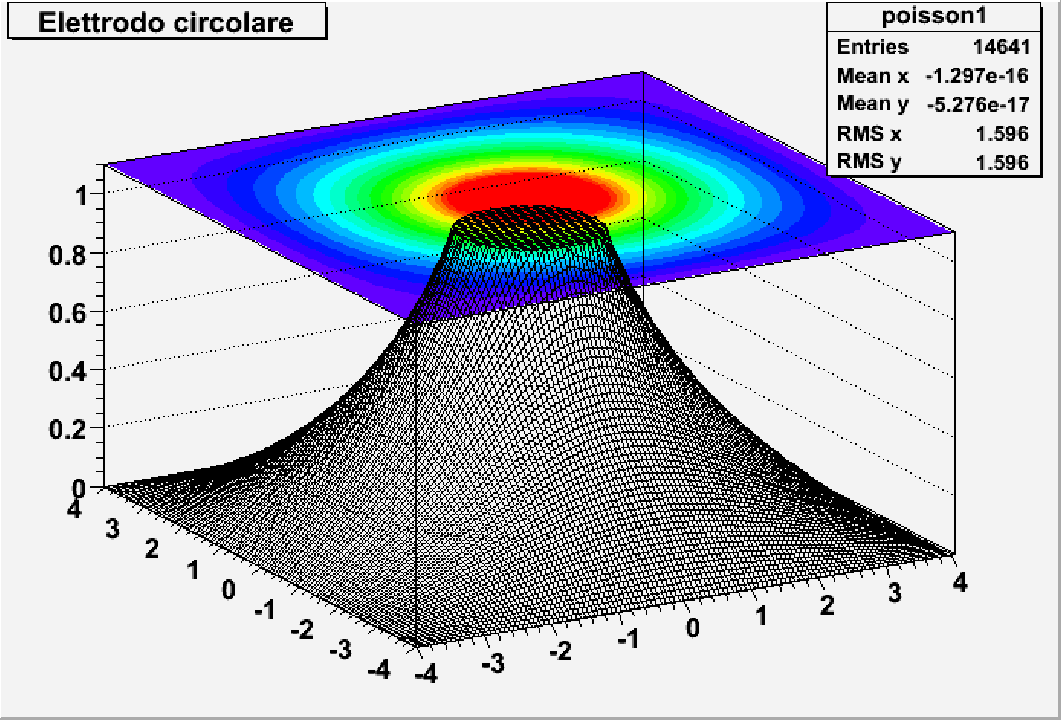

Punto 1: elettrodo circolare

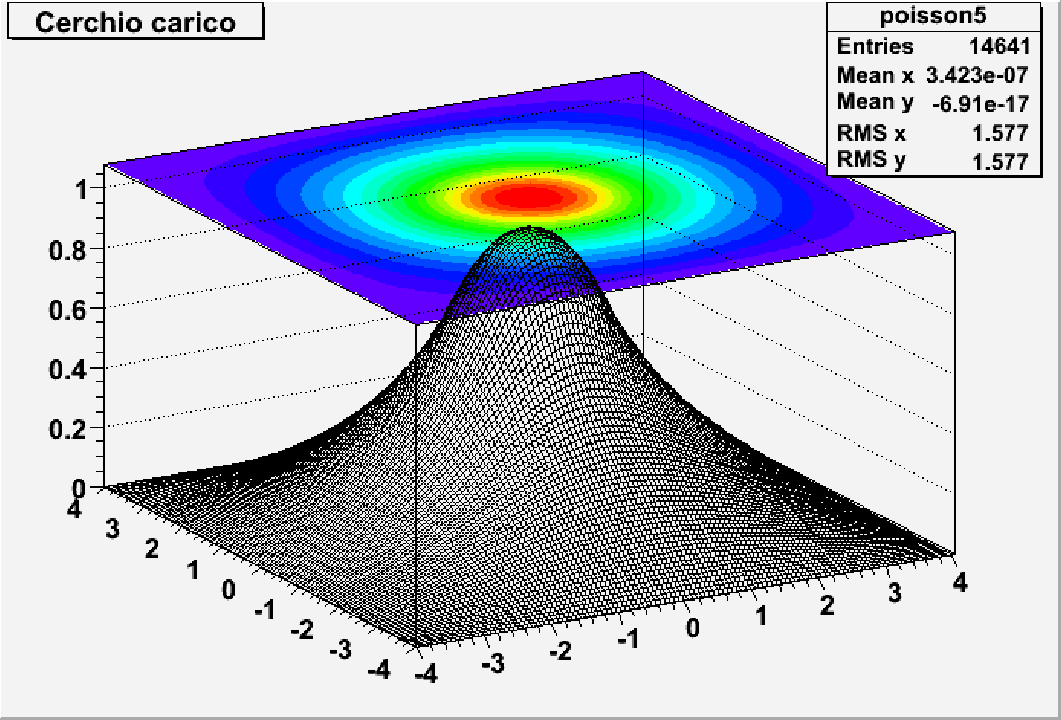

Punto 2: cerchio carico

Punto 3: dipolo

Equazione del calore

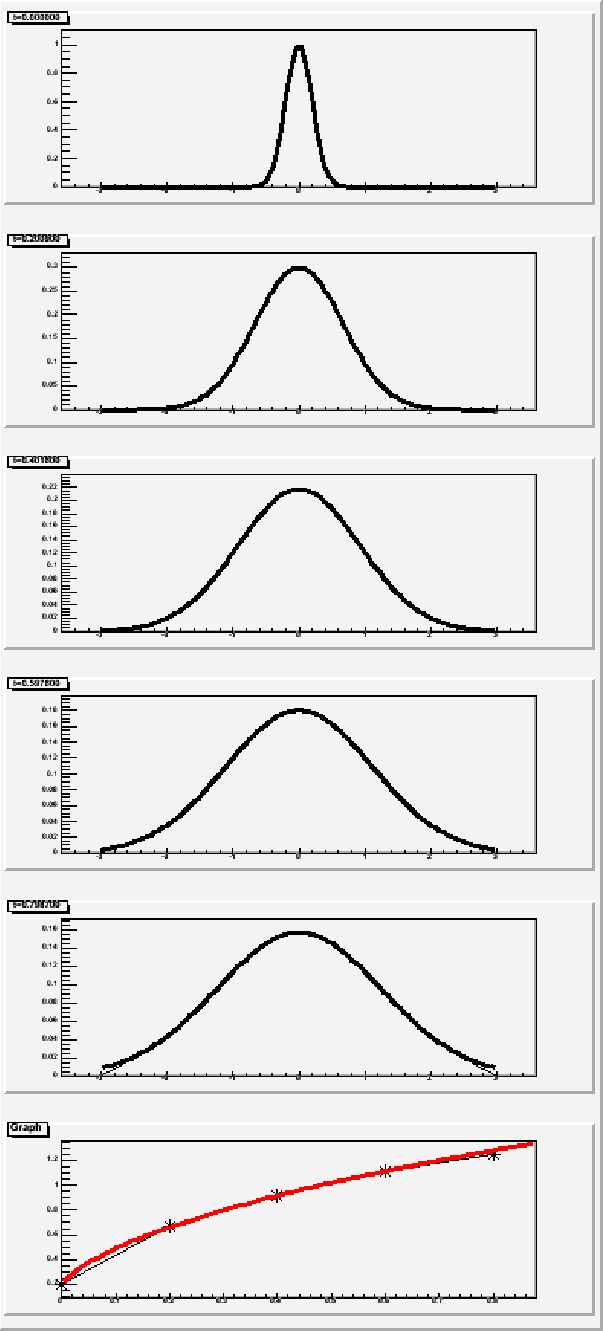

Punto 1: Gaussiane ricostruite disegnate ogni 0.2. Le larghezze fittate sono in buon accordo con la relazione σ(t) = , mostrate nell’ultimo grafico sovrapposta ai punti misurati.

Punto 2: la soluzione di equilibrio deve essere una retta che congiunge i valori fissi agli estremi:

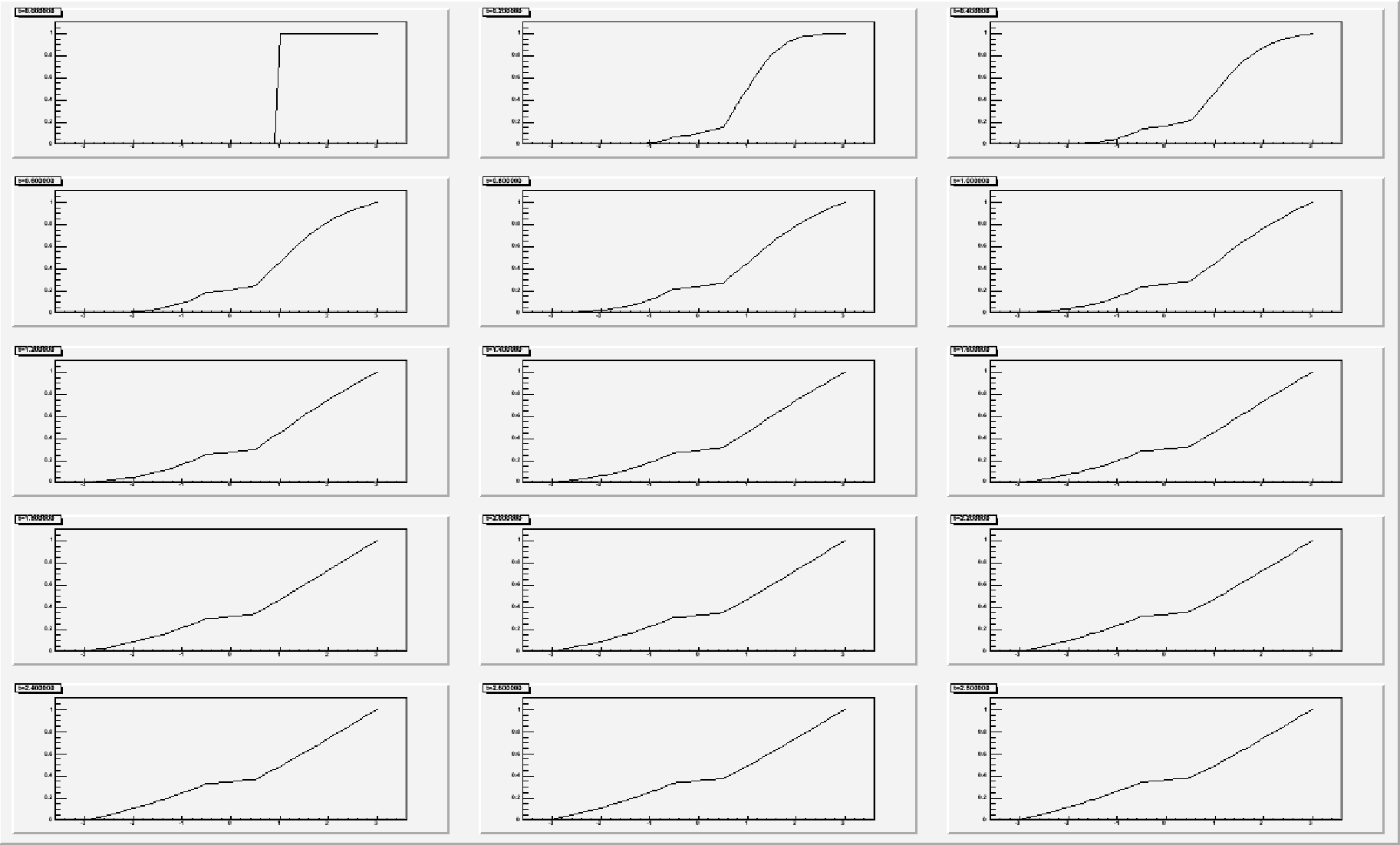

Punto 3: la soluzione è una spezzata: la regione centrale in cui D = 5 deve avere una pendenza di un fattore 5 minore di quella in cui D = 1, a causa della migliore conducibilità.

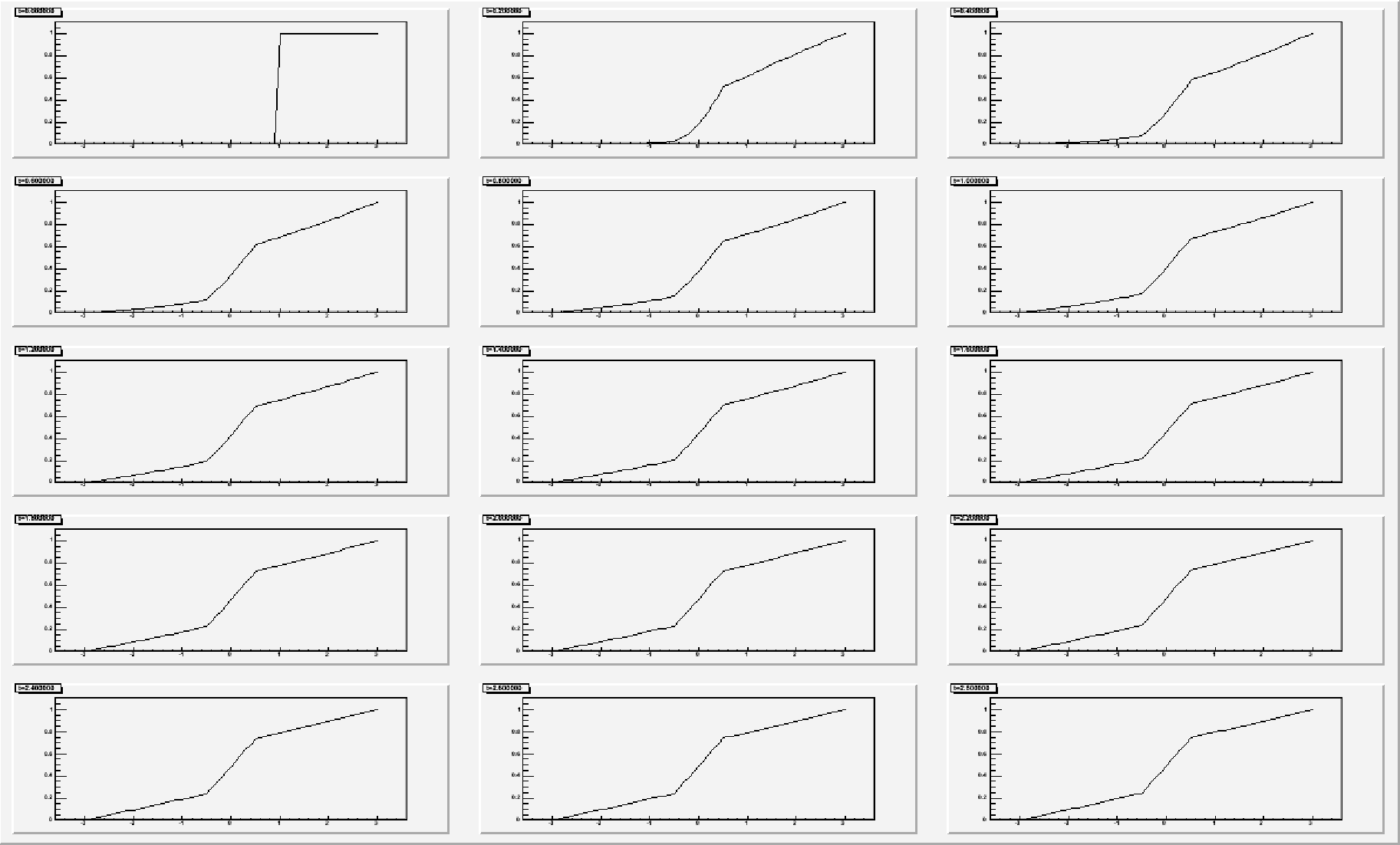

Punto 4: la soluzione è una spezzata: la regione centrale in cui D = 1 deve avere una pendenza di un fattore 5 maggiore di quella in cui D = 5, a causa della peggiore conducibilità, che tende ad isolare le due metà.

Equazione delle onde

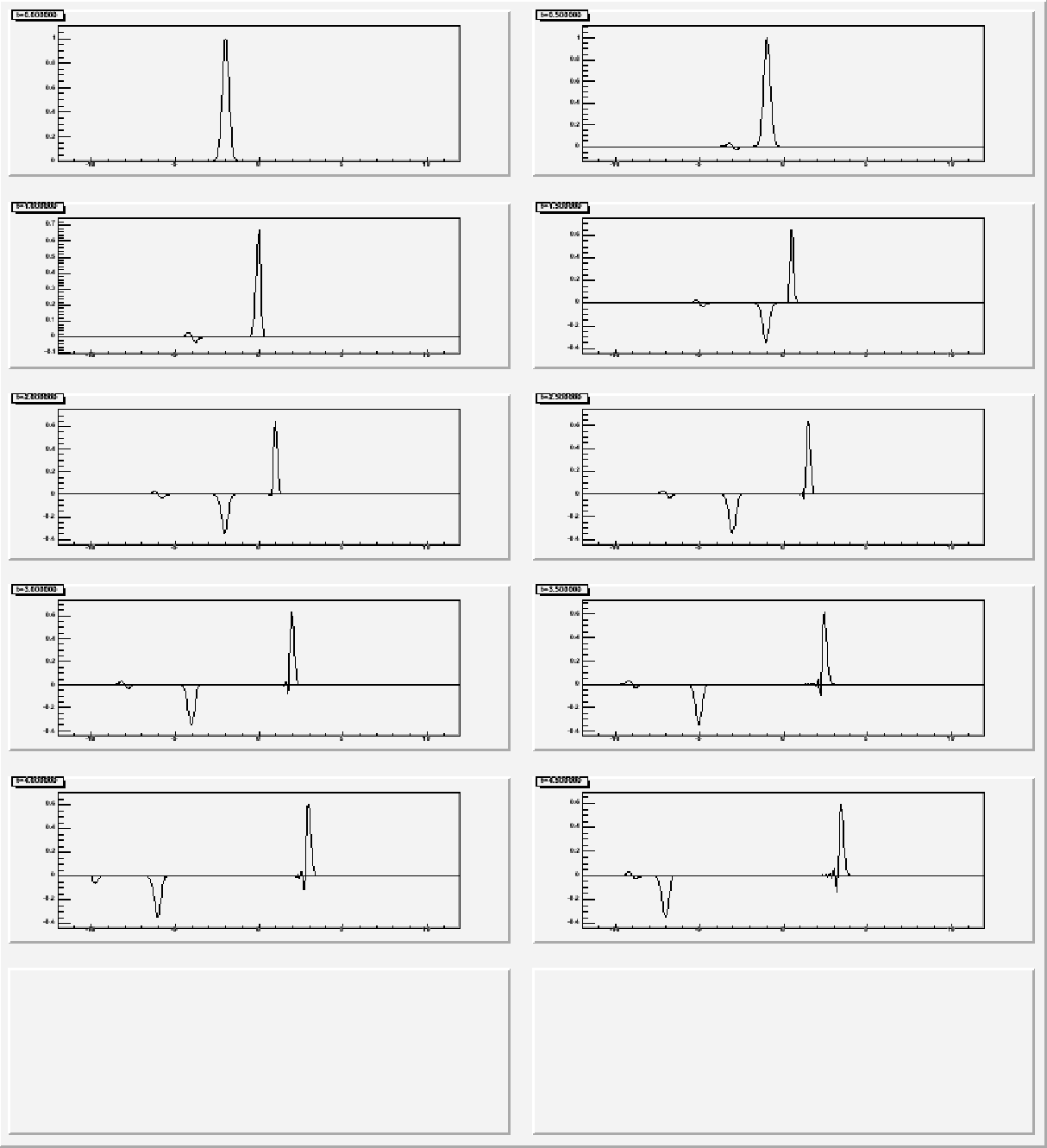

Soluzione del punto 2, disegnata ogni t=0.5. Il pacchetto riflesso ha altezza -0.35 e larghezza 0.2, quello trasmesso altezza +0.75 e larghezza 0.1

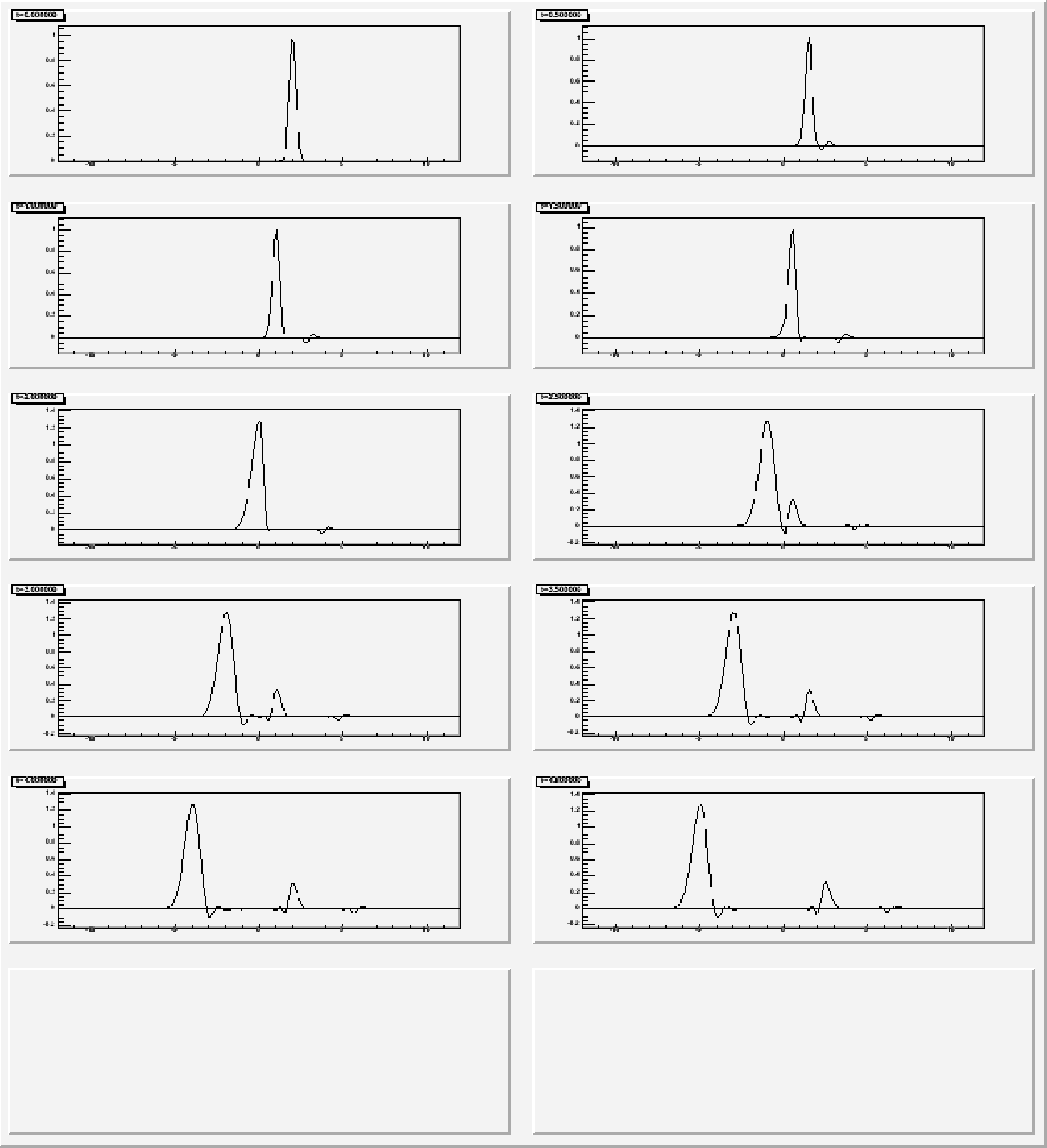

Soluzione del punto 3, disegnata ogni 0.5: pacchetto trasmesso ha altezza 1.2 e larghezza 0.4, quello riflesso, altezza 0.4 e larghezza 0.2
