Il connettore delle unità a dischetti da 133 mm (ovvero da 5,25 in) è differente rispetto a quello comune del formato da 90 mm (3,5 in), anche se il tipo di interfaccia non cambia. La figura successiva mostra il connettore per un'unità del genere, collocato nella seconda posizione.
|

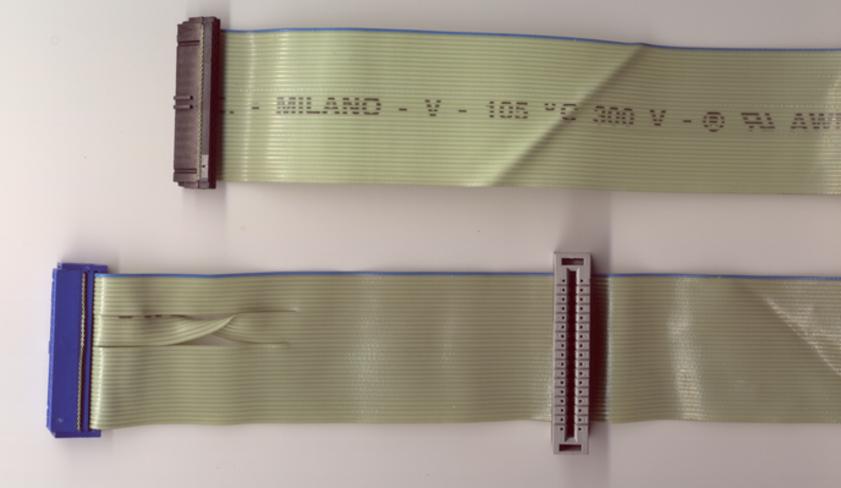

Figura 447.1. Cavo per collegare unità a dischetti da 90 mm (connettore blu a sinistra, corrispondente alla prima unità) e da 133 mm (connettore grigio in basso verso destra, corrispondente alla seconda unità).(1)
|
Il connettore collocato nell'unità a dischetti è ottenuto come un prolungamento del circuito stampato, dove una fessura lascia intendere quale sia il lato del terminale numero uno, ovvero del lato colorato della piattina.
|

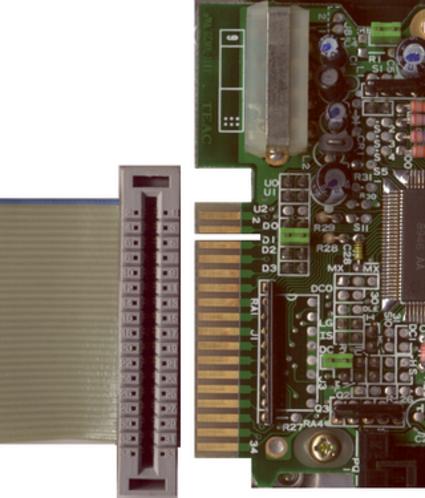

Figura 447.2. Collegamento con un'unità a dischetti da 133 mm.(2)
|
|

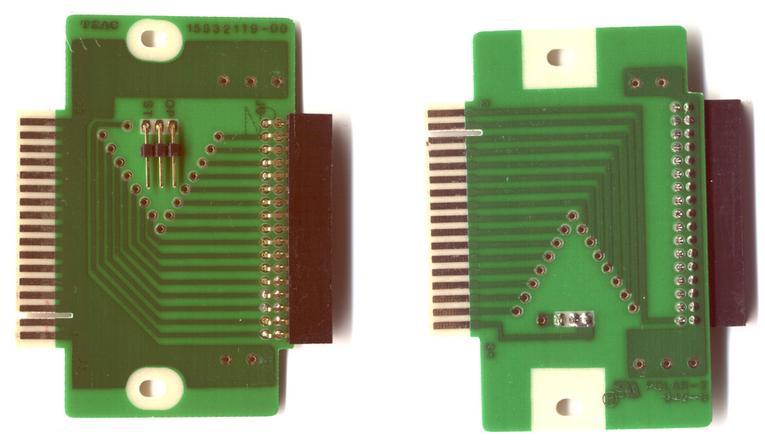

Figura 447.3. Adattatore per collegare un'unità a dischetti da 90 mm utilizzando un cavo fatto per dischi da 133 mm.(3)
|
|

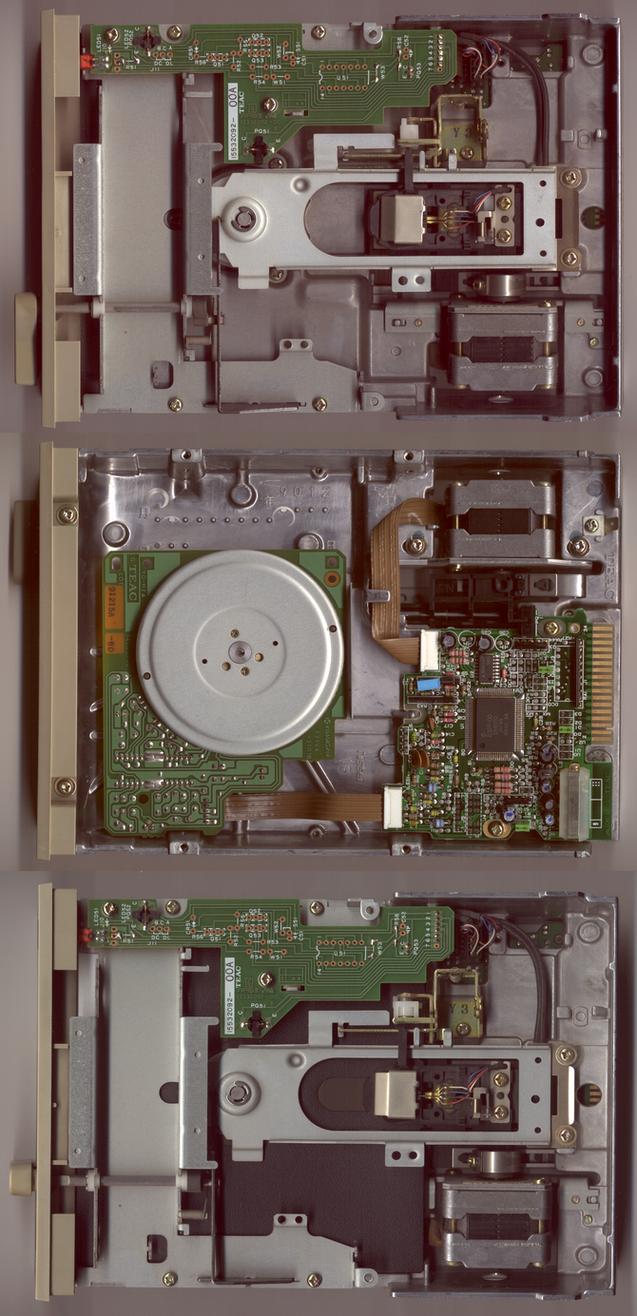

Figura 447.4. Unità a dischetti da 133 mm (5,25 in) Teac del 1987-1988. L'immagine mostra l'unità in diverse posizioni: sopra, sotto, sopra con dischetto inserito.(4)
|
