Capitolo 448. Interfacce di I/O generiche

448.1 Schede ISA Olivetti del 1987 e del 1988

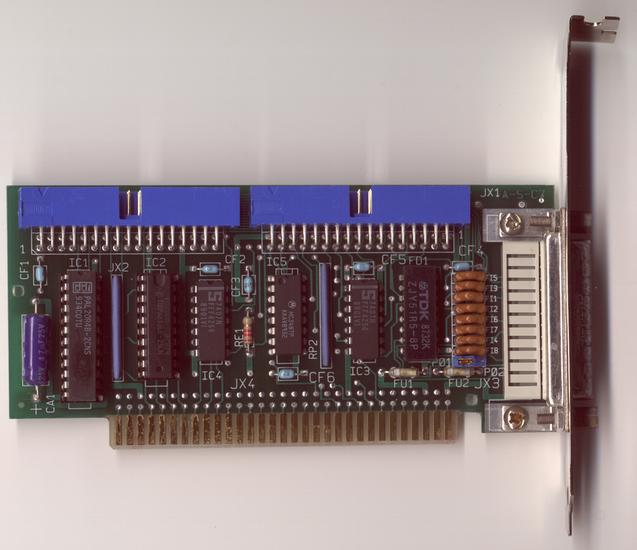

Figura 448.1. Scheda di interfaccia per dischi ATA, dischetti comuni e porta parallela, prodotta da Olivetti nel 1987.⁽¹⁾

interfaccia

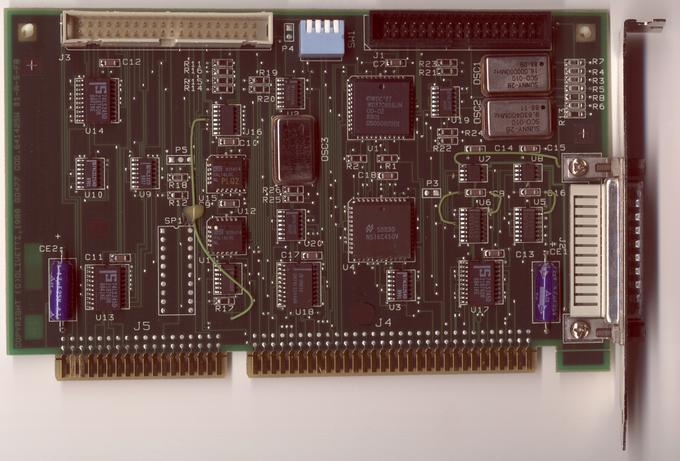

Figura 448.2. Scheda di interfaccia per dischi ATA, dischetti comuni e porta parallela, prodotta da Olivetti nel 1988.⁽²⁾

interfaccia

448.2 Scheda ISA basata su integrato Twinhead TH6460B

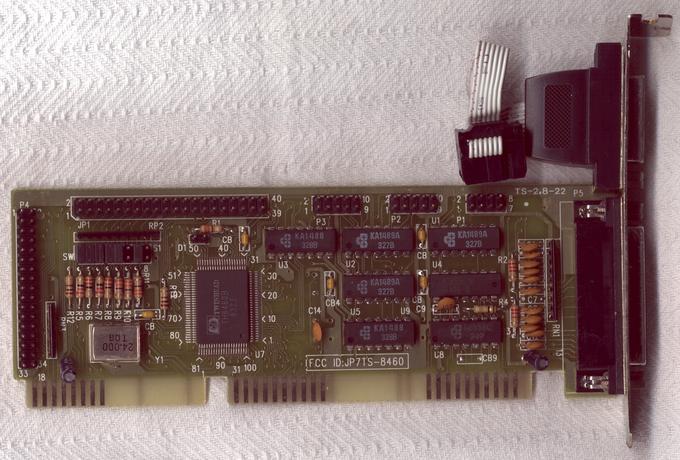

Figura 448.3. Scheda di interfaccia per dischi ATA, dischetti comuni, porta parallela, porte seriali e porta giochi, basata su integrato Twinhead TH6460B, del 1993.⁽³⁾

interfaccia

448.3 Scheda ISA per porta parallela, basata su integrato ASP AP138B

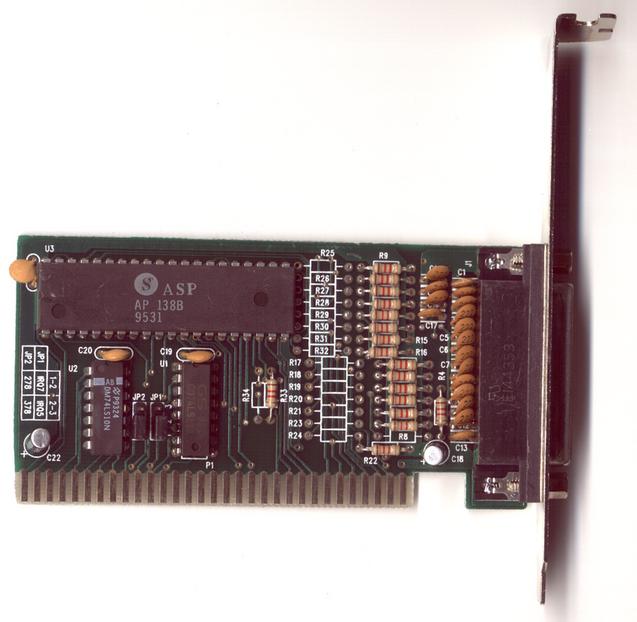

Figura 448.4. Scheda di interfaccia per porta parallela, basata su integrato ASP AP138B, del 1995.⁽⁴⁾

interfaccia

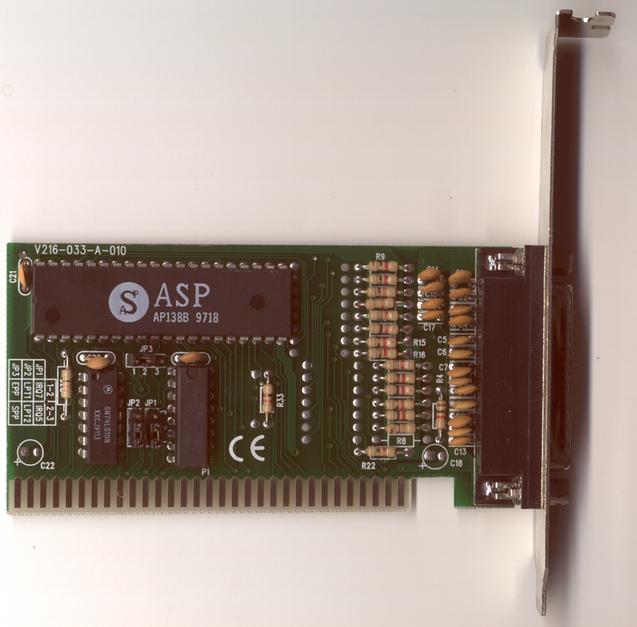

Figura 448.5. Scheda di interfaccia per porta parallela, basata su integrato ASP AP138B, del 1997.⁽⁵⁾

interfaccia

Tabella 448.1. Configurazione dei ponticelli.

Ponticello	Terminali 1 e 2 collegati	Terminali 2 e 3 collegati
`JP1`	IRQ 7, `LPT1:`	IRQ 5, `LPT2:`
`JP2`	I/O 378₁₆, `LPT1:`	I/O 278₁₆, `LPT2:`
`JP3`	EPP	SPP

448.4 Scheda ISA per porta parallela, basata su integrato HM82C11C

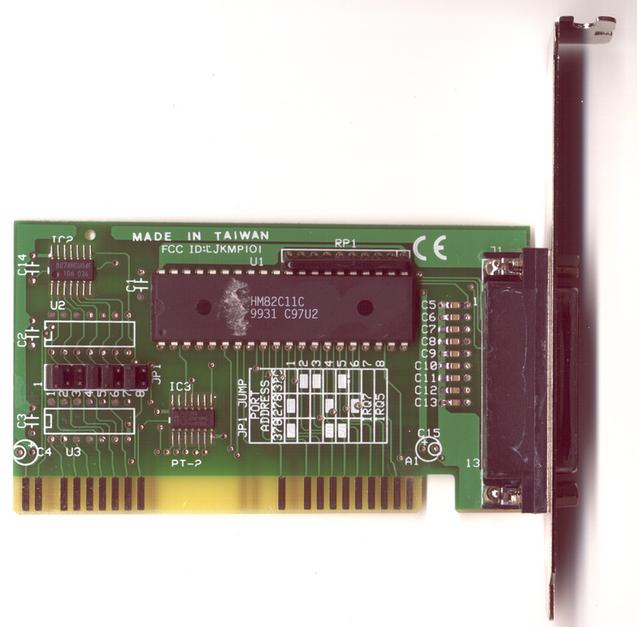

Figura 448.6. Scheda di interfaccia per porta parallela, basata su integrato HM82C11C, dell'anno 2000.⁽⁶⁾

interfaccia

1) Un'immagine di qualità migliore si può ottenere presso <http://cdn.mirror.garr.it/mirrors/AppuntiLinux/immagini/hw-isa-io-interface-olivetti-1987.pnm.gz>

2) Un'immagine di qualità migliore si può ottenere presso <http://cdn.mirror.garr.it/mirrors/AppuntiLinux/immagini/hw-isa-io-interface-olivetti-1988.pnm.gz>

3) Un'immagine di qualità migliore si può ottenere presso <http://cdn.mirror.garr.it/mirrors/AppuntiLinux/immagini/hw-isa-io-interface-twinhead-th6460b.pnm.gz>

4) Un'immagine di qualità migliore si può ottenere presso <http://cdn.mirror.garr.it/mirrors/AppuntiLinux/immagini/hw-isa-io-interface-paralel-asp-ap138b-1995.pnm.gz>

5) Un'immagine di qualità migliore si può ottenere presso <http://cdn.mirror.garr.it/mirrors/AppuntiLinux/immagini/hw-isa-io-interface-paralel-asp-ap138b-1997.pnm.gz>

6) Un'immagine di qualità migliore si può ottenere presso <http://cdn.mirror.garr.it/mirrors/AppuntiLinux/immagini/hw-isa-io-interface-paralel-hm82c11c-2000.pnm.gz>
